スペック
■主要諸元表 ラバータイプ ディスクハロー
| 型 式 | ディスク 数 |
位置 | 高さ (mm) |
長さ (mm) |
幅 (mm) |
作業幅 (mm) |
ディスク 直径 (mm) |
ディスク間 距離 (mm) |
フレーム 高さ (mm) |
適応 馬力 (PS) |
重量 (kg) |
トラクタ 装着方式 |
HDH20R-56-2 [33202 10111] |
20 | 作業時 | 1,550 | 2,320 | 2,750 | 2,400 | 560 | 115 | 750 | 81.1 | 1,310 | 3P カテゴリ Ⅱ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 移動時 | 2,410 | 1,730 | 2,750 | |||||||||
| HDH24R-56-2 [33202 10121] |
24 | 作業時 | 1,550 | 2,320 | 3,230 | 2,800 | 560 | 115 | 750 | 91.2 | 1,450 | 3P カテゴリ Ⅱ |
| 移動時 | 2,410 | 1,730 | 3,230 | |||||||||
| HDH28R-56-2 [33202 10131] |
28 | 作業時 | 1,550 | 2,320 | 3,675 | 3,200 | 560 | 115 | 750 | 101.4 | 1,575 | 3P カテゴリ Ⅱ |
| 移動時 | 2,410 | 1,730 | 3,675 |
製品の仕様等は予告なく変更する場合がございます。

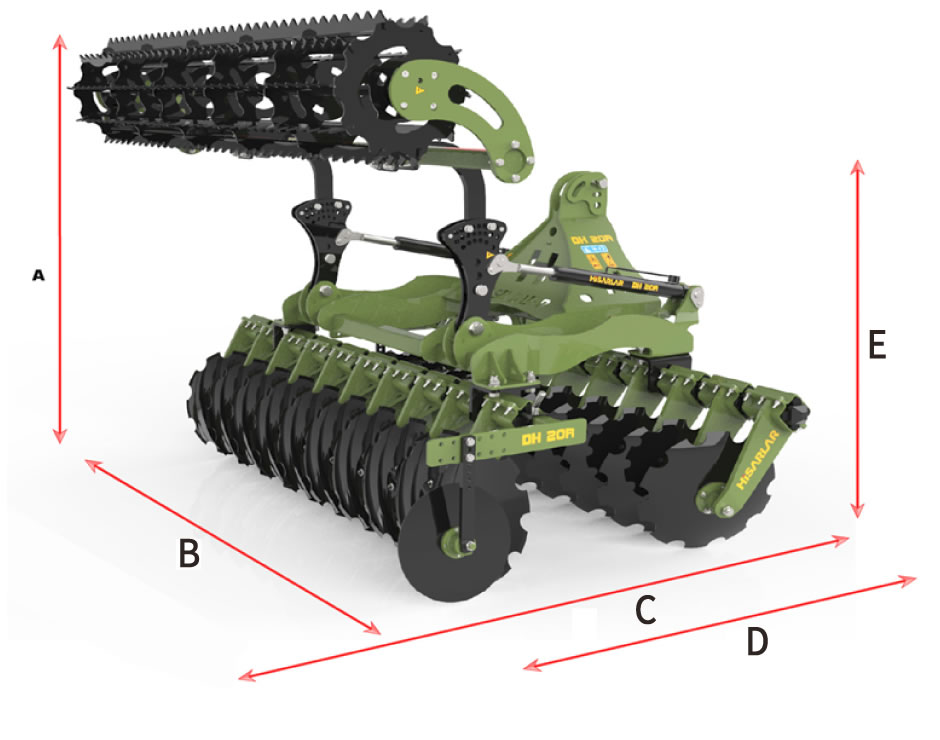

移動時ポジション寸法(mm)
| 型式寸法 | A | B | C | D | E |
|---|---|---|---|---|---|
| HDH20R-56-2 | 2,410 | 2,750 | 2,320 | 1,730 | 1,550 |
| HDH24R-56-2 | 2,410 | 3,230 | 2,320 | 1,730 | 1,550 |
| HDH28R-56-2 | 2,410 | 3,675 | 2,320 | 1,730 | 1,550 |
